Materials:ALPOLIC

The English version is under preparation.

Features of ALPOLIC®

アルポリックとは（Aluminum Composite Material：ACM）

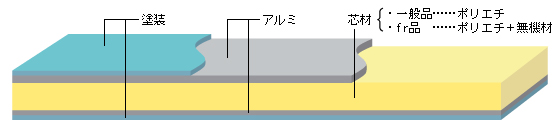

●芯材をアルミでサンドイッチした複合パネル（内外装材）
●建築用途：超高層ビルから低層の外壁、内装（天井含む）
●土木用途：トンネル内装、ペデストリアンデッキ・桁カバー

新技術

●不燃認定取得（アルポリック／fr）
　NM-1933（厚み：4mm,6mm）
●リサイクル技術を実用化（完全リサイクル）
　アルミは再生アルミとし、再び面材として使用
　樹脂はバージン樹脂と共に再生樹脂を使用
●他金属貼合わせも上市
　チタン：TCM（Titanium Composite Material）
　ステン：SCM（Stainless Stell Composite Material）

特長

●軽量：軽量化により施工効率がアップ
●高剛性：撓み少なく、平滑性とともにテンションある面が表現可能
●塗装品質：プレコートによる高品質塗装
　　　　　　ハイグロス（全艶）から完全マットフィニッシュ（艶消し）まで対応
●意匠性：印刷転写技術であらゆる意匠表現可能（石柄、木目etc...）
●高耐久性：外装用途としてフッ素樹脂塗装を標準採用

ページのトップへ

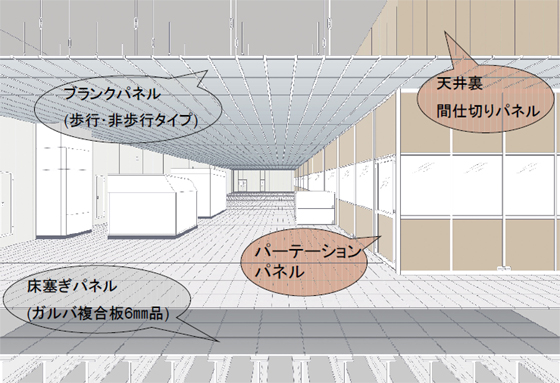

アルポリック®の用途例

■ブランクパネル(アルミ複合板)

ブランクパネル(歩行・非歩行タイプ)、天井裏(間仕切りパネル)、パーテーションパネル、床塞ぎパネル(ガルバ複合板)

■ブランクパネル(ガルバ複合板)

■パーテーション・壁(アルミ複合板)

ページのトップへ

Physical Properties of ALPOLIC®

■塗膜性能比較

塗膜性能	試験方法	内容
腿色	ASTM D2244-89	Max. 5 units	4000 hrs
光沢保持率	ASTM D523-89	70%	4000 hrs
チョーキング	ASTM D4214-89	Max. 8 units	4000 hrs
塩水噴霧	ASTM D-B117-85 NCCA 11-2	Blisters-10 Scribe-8	3000 hrs 35℃
温水噴霧	ASTM D2246-65	No blisters No cracking	10cycles:24hrs x 100%RH 3708℃:2hrs x-18℃ 4hrs x 24℃
湿潤	ASTM D2247-87	No change	3000hrs, 100%RH, 35℃
促進暴露湿潤	ASTM D4585-87	None to very few #8 blisters	100%RH x 54.4℃, 2500hrs

■アルミとの重量・剛性比較

ALPOLIC®/fr		Solid Aluminum		重量比 Aluminum = 100
厚み (mm)	重位重量 (kg/m²)	等価剛性厚み(mm)	重位重量 (kg/m²)	重量比 Aluminum = 100
3 [303]	5.5	2.4	6.5	85%
4 [405]	7.6	3.3	8.9	85%
6 [605]	10.9	4.5	12.2	89%

■他材料との熱膨張率比較

	熱膨張率 (/℃)	熱膨張長さ 1000mm当たりDT=50℃
ALPOLIC®/fr	24x10^-6	1.2 mm
Aluminum	24x10^-6	1.2 mm
Steel	12x10^-6	0.6 mm
Concrete	12x10^-6	0.6 mm

■石材との比較

		石材(御影石) 30mmt	ALPOLIC®/fr 4mmt
重量	材料下地鋼材	81 kg/m² α	7.6 kg/m² 4.8 kg/m²
重量	合計	81 + α kg/m²	12.4 kg/m²
パネルサイズ		Limited	Large (1.5m x 3.0m or longer)
曲げ加工性		Not bendable	Bendable
清掃性		Not easy	Easy

■石材との比較

	PvdF (Kynar)	Lumiflon for ALPOLIC®/fr
グロス(光沢度)	25 - 35 %	25 - 80 %
光輝性	No good	Good
色調範囲	Limited	Wider
タッチアップ(補修塗装)	Difficult	Can be done
硬度	H	H
塗装曲げ限度	1T	2T

ページのトップへ

Fire Performance of ALPOLIC®

■国内の防火認定一覧

芯材	認定分類	製品名	板厚(mm)	銘柄	認定番号	塗装種類(*2)
fr芯材(*1)	不燃	アルポリック/fr ニューブライト	3	303/fr	NM-1889	ポリエステル
		アルポリック/fr (4mm品)	4	403/fr	NM-1961	フッ素
		アルポリック/fr 外装一般	4	405/fr	NM-1933	フッ素
		アルポリック/fr 外装一般	6	605/fr	NM-1933	フッ素
		アルポリック/fr TCM(内外装チタン)	4	TCM403/fr TCM404/fr	NM-0229	なし
		アルポリック/fr SCM(内外装ステンレス)	4	SCM403/fr	NM-0229	なし
		アルポリック/fr GCM(内外装ガルバリウム)	4	GCM435/fr	NM-1586	なし
		アルポリック/fr GCM(内外装ガルバリウム)	6	GCM635/fr	NM-1586	なし
		アルポリック/fr	2	AK225/fr	NM-0020	メッキのみ
		アルポリック/fr	3	AK325/fr	NM-0020	メッキのみ
	準不燃	アルポリック/fr (4mm品)	4	402/fr	QM-0553	ポリエステル
ポリエチレン芯材	認定なし	アルポリックPCシリーズ他、アルルック
発砲ポリエチレン芯材	認定なし	アルリーダー、アルチャンプ

注釈(1) fr芯材品は個別銘柄として上記一覧にない防火材料(不燃、準不燃)認定取得銘柄・塗装種類もあります。
注釈(2) 塗装種類によっては認定番号が異なるもの、認定が無いものがありますので詳細はお問い合わせ下さい。
◆パンチング加工をした場合、防火認定は適用外となります。

■主要各国の防火認定一覧

国名	Test Standard		Specimen	Results & Classification
英国	BS476	Part 6 Part 7	アルポリック®/fr 4mm & 6mm	クラス 0 クラス 1
米国	British Thermal Unit (NFPA 259-93)		アルポリック®/fr 4mm	合格 (<6,000 BTU/(1ft²当り))
	Climbing Drum Peel Test (ASTM D1781-76)		アルポリック®/fr 4mm	合格 (<100 mmN/mm)
	ASTM E-84(トンネルテスト)		アルポリック®/fr 4mm & 6mm	合格 Flame Spread Index.<25 Smoke Developed Index:<450
	Modified ASTM E-108		アルポリック®/fr 4mm	合格
	ISMA Test(Intermediate Scale Multistory Apparatus)中型多層外装防火訓練		アルポリック®/fr 4mm & 6mm	合格
	Toxicity Test(ガス毒性テスト) NYS UFPBC		アルポリック®/fr 4mm	合格
	ASTM E-119(1時間耐火試験) ASTM E-119(2時間耐火試験)		アルポリック®/fr 4mm	合格
	UBC 26-3, Interior Room Corner Test		アルポリック®/fr 4mm	合格
中国	GB8625, GB8626 & GB8627		アルポリック®/fr 4mm	B1級材料
ドイツ	DIN4102の第一部分		アルポリック®/fr 4mm & 6mm	B1級材料
カナダ	CAN/ULC-S 134-92, Full-scale Exterior Wall Fire Test		アルポリック®/fr 4mm	合格
